1. 簡介

閥位變送器是為工業自動化而設計的。它將閥門開度的位移信號轉換為兩線制的4-20mA直流電流信號，供計算機或工業過程控制系統使用。PTM-5V閥位饋?zhàn)兯推?/span>適用于各類直行程和部分回轉的閥門驅動裝置。

2.技術指標

3、型號

PTM-6VL   直行程

PTM-6VR   角行程

可帶液晶顯示

4調節方法

 1電氣連接

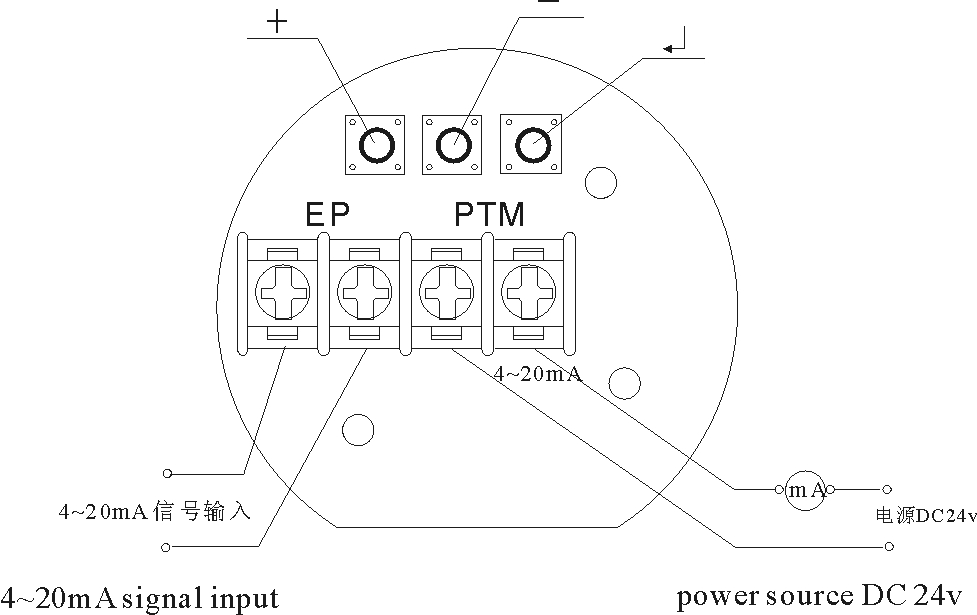

在PTM端連接號24V直流穩壓電源，并串接好電流表（或萬用表直流100mA電流檔）以便觀察PTM端反饋信號電流。

注意事項：盡量不要直接連接DCS系統調試，除非能確保DCS系統是 完好，以便盡快完成智能模塊的調試。

觀察電流表讀數：此時電流表讀數應為4mA到20mA左右之間任意一個數值。

2使模塊進入調試狀態

按住如上圖所示 *右邊一個按鍵不放待模塊上的指示燈亮起，然后放開該按鍵，指示燈閃爍即表示模塊已進入調試狀態。

觀察電流表讀數：此時電流表讀數應為4mA，如有偏差，可按“+”鍵或“-”鍵調整電流，使電流值符合要求。

3反饋信號0‰（4mA）位置調整

閥門處于原始0‰（4mA）的位置。按“+”或“-”鍵調整電流，使電流值符合要求，然后按一下上圖 *右邊的按鍵。

觀察電流表讀數：如電流表讀數從4mA跳到8mA左右，即表示需要反饋信號0‰（4mA）的位置已確認完畢。模塊等待反饋信號25‰（8mA）的位置確認。

 4反饋信號25‰（8mA）位置調整

閥門處于需要信號25‰（8mA）的位置，按“+”或“-”鍵調整電流，使電流值符合要求，然后按一下上圖 *右邊的按鍵。

觀察電流表讀數：如電流表讀數從8mA跳到12mA左右，即表示需要反饋信號25‰（8mA）的位置已確認完畢。模塊等待反饋信號50‰（12mA）的位置確認。

5反饋信號50‰（12mA）位置調整

閥門處于需要信號50‰（12mA）的位置，按“+”或“-”鍵調整電流，使電流值符合要求，然后按一下上圖 *右邊的按鍵。

觀察電流表讀數：如電流表讀數從12mA跳到16mA左右，即表示需要反饋信號50‰（12mA）的位置已確認完畢。模塊等待反饋信號75‰（16mA）的位置確認。

6反饋信號75‰（16mA）位置調整

閥門處于需要信號75‰（16mA）的位置，按“+”或“-”鍵調整電流，使電流值符合要求，然后按一下上圖 *右邊的按鍵。

觀察電流表讀數：如電流表讀數從16mA跳到20mA左右，即表示需要反饋信號75‰（16mA）的位置已確認完畢。模塊等待反饋信號100‰（20mA）的位置確認。

7反饋信號100‰（20mA）位置調整

閥門處于需要信號100‰（20mA）的位置，按“+”或“-”鍵調整電流，使電流值符合要求，然后按一下上圖 *右邊的按鍵。

觀察電流表讀數：此時電流表讀數先減小，待讀數穩定時又恢復至20mA，同時可看見模塊上的指示燈閃爍數下。

8退出調試狀態，轉入正常工作狀態

當完成第7步后，模塊已自動進入正常工作狀態。

注：1、安裝注意反饋桿擺動的角度至少30度以上。

    2、線路板EP端不是和定位器一體式的不用連接。
